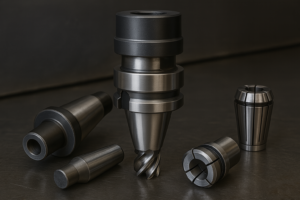

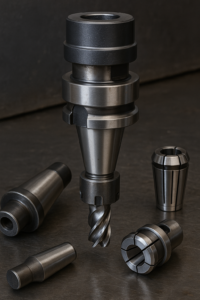

Конуси, цанги и държачи - какво трябва да знае всеки

В съвременната металообработка, изборът и правилното използване на конуси, цанги и държачи е от съществено значение за качеството на обработката, живота на инструмента и безопасността на оператора. Всеки машинен оператор трябва да разбира основните принципи и технически характеристики на тези елементи, за да може да работи ефективно и безаварийно. В тази статия ще разгледаме техните видове, приложение и добри практики при използване.

1. 🔢 Конуси: видове и стандарти

Конусите са елементите, които осигуряват прецизно и здраво съединение между шпиндела на машината и държача на инструмента. Те се делят основно на две групи:

1.1. Метрични конуси (Morse Taper – MT)

Използват се често при стругове и по-прости фрезови машини.
Предлагат добро центриране, но по-слабо задържане при високи обороти.
Обозначават се с MT1, MT2, MT3 и т.н.

1.2. Съвременни конични системи за CNC машини

BT (Big Plus) – симетричен конус с фланец. Използва се предимно в Азия. Пример: BT30, BT40, BT50.
CAT (V-Flange) – американски стандарт, често срещан в САЩ.
HSK (Hohlschaftkegel) – кух конус с висока прецизност и стабилност при високи обороти. Обозначава се HSK-A63, HSK-E40 и др.

⚠️ Забележка: Съвместимостта между шпиндела и държача зависи не само от конуса, но и от задвижването (Pull stud, Retention knob), затова винаги се консултирайте със спецификацията на машината.

2. 📁 Цанги: предназначение и разлики между системите

Цангата е еластичен втулков елемент, който притиска инструмента концентрично и го задържа здраво в държача. Цангите са основни за фрезови и гравиращи операции, особено при малки и средни диаметри.

2.1. Основни системи цанги:

ER серия (най-разпространена) – ER11, ER16, ER25, ER32, ER40 и др.
- ✅ Предимства: универсалност, голям диапазон на захват, налични за различни диаметри.
- ⚖️ Прецизност: стандартна (0.015 мм) или високопрецизна (0.005 мм).
SYIC, OZ и др. – по-редки системи, използвани в специфични приложения или при стари машини.

2.2. Качеството на цангата

Материалът и термообработката са критични за задържащата сила и точността.
Нискокачествените цанги водят до биене, счупване на инструмента и неточности.

2.3. Добри практики:

✨ Почиствайте цангата и държача преди всяка употреба.
❌ Не използвайте повредени или напукани цанги.
⚡️ Не пренатягайте гайката – това води до деформация и загуба на прецизност.

3. 🧰 Държачи: типове и подходящ избор

Държачите свързват инструмента с шпиндела чрез конус и цанга или чрез друг захватен механизъм. Изборът им зависи от приложението, вида на инструмента и изискваната точност.

3.1. Цангови държачи

Най-универсалните. Подходящи за фрези, свредла.
📈 Добър баланс между цена, гъвкавост и прецизност.

3.2. Weldon държачи (за инструменти с плоска зона)

Фиксират инструмента чрез винт към плоската зона.
🛠️ Използват се при тежка обработка, където е важна здравината, не толкова прецизността.

3.3. Hydraulic chuck / Shrink-fit държачи

Високопрецизни системи за HSC (High Speed Cutting).
✨ Скъпи, но предлагат минимално биене (<0.003 мм).

4. 📊 Биене, баланс и безопасност

❌ Биене >0.01 мм води до вибрации, износване и счупване на инструменти.
⚠️ Небалансиран държач при високи обороти е риск за шпиндела и оператора.
🔄 Препоръчително е да се използват балансирани държачи (до G2.5 при 20 000 об/мин).

🔧 Заключение

За един машинен оператор, доброто познаване на конусите, цангите и държачите не е просто „допълнителен плюс“, а задължителна основа за ефективна и безопасна работа. Всяка система има своите предимства и ограничения, които трябва да бъдат разбрани и прилагани според конкретната задача. Пренебрегването на тези фактори води не само до лошо качество, но и до риск за скъпото оборудване и за самия оператор. Правилният избор, поддръжка и монтаж са ключови за професионалната металообработка.
