Как работи електроерозийната обработка (EDM)

Електроерозийната обработка (EDM – Electrical Discharge Machining) е метод за обработка на метал, при който материалът се отнема чрез контролирани електрически разряди между електрод и детайл.

За разлика от класическите процеси в машиностроенето, тук няма механичен контакт между инструмента и обработвания материал. Отнемането на материал се извършва чрез локално топене и изпаряване.

Какво представлява електроерозийната обработка

Електроерозийната обработка е процес, при който между електрод и детайл се създава електрическа искра в диелектрична среда (обикновено масло или деминерализирана вода).

Основни условия за протичане на процеса:

електропроводим материал
наличие на диелектрик
контролирано напрежение и импулси

Материалът се отнема под формата на микрочастици вследствие на:

локално повишаване на температурата (до няколко хиляди °C)
топене
частично изпаряване

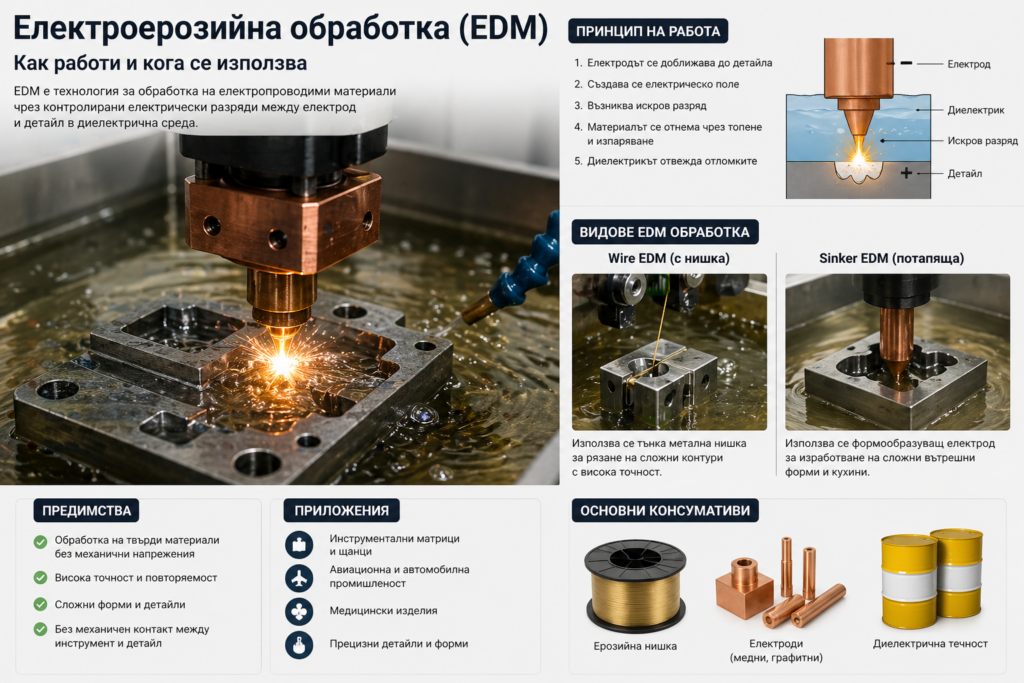

Основен принцип на работа

Процесът протича в цикъл от последователни електрически разряди:

Електродът се доближава до детайла
Между тях се създава електрическо поле
При достатъчно напрежение възниква искра
Локално се отделя топлина и материалът се разрушава
Диелектрикът отвежда отломките

Този процес се повтаря хиляди пъти в секунда, като постепенно се оформя желаната геометрия.

Основни видове EDM обработка

1. Електроерозийна обработка с нишка (Wire EDM)

При този метод се използва тънка метална нишка (обикновено месингова или с покритие), която служи като електрод.

Характеристики:

много висока точност
подходящ за сложни контури
използва се при инструментална екипировка

👉 Типични приложения:

щанци и матрици
прецизни детайли
твърди материали

2. Потапяща електроерозийна обработка (Sinker EDM)

При този метод се използва формообразуващ електрод (обикновено графитен или меден), който копира формата в детайла.

Характеристики:

подходящ за сложни вътрешни форми
висока точност
използва се при изработване на матрици

Предимства на електроерозийната обработка

обработка на много твърди материали (закалени стомани, карбиди)
липса на механични напрежения
възможност за изработка на сложни геометрии
висока точност и повторяемост

Ограничения и недостатъци

работи само с електропроводими материали
по-ниска производителност спрямо класическа механична обработка
необходимост от специализирано оборудване
разход на консумативи (нишки, електроди, диелектрик)

Кога се използва EDM обработка

Електроерозийната обработка се използва, когато традиционните методи като фрезоване или струговане не са ефективни или възможни.

Типични случаи:

1. Обработка на закалени материали

След термична обработка материалът става трудно обработваем механично.

2. Сложни вътрешни геометрии

Форми, които не могат да се постигнат с класически инструменти.

3. Висока точност

Когато се изискват много малки допуски.

4. Инструментално производство

Матрици, щанци, форми за леене.

Връзка между процес и консумативи

При EDM качеството на обработката зависи пряко от използваните консумативи:

ерозийна нишка
електроди (медни, графитни)
диелектрична течност

Неправилният избор води до:

ниска точност
нестабилен процес
повишен разход

Сравнение с механична обработка

Показател	EDM	Фрезоване / Струговане
Контакт	Няма	Има
Твърдост на материала	Няма значение (ако е проводим)	Ограничение
Скорост	По-ниска	По-висока
Сложни форми	Отлично	Ограничено

Заключение

Електроерозийната обработка е високоточен метод за обработка на електропроводими материали чрез електрически разряди. Тя намира широко приложение в инструменталното производство и при детайли със сложна геометрия.

Въпреки по-ниската производителност спрямо класическите методи, EDM е незаменима технология при специфични приложения, където се изискват прецизност и обработка на твърди материали. Повече информация за EDM технологията може да видите тук
